3D显示用圆柱状光栅模辊

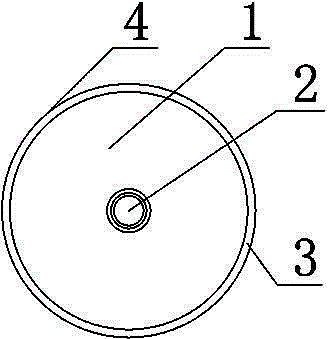

　　摘要：本实用新型涉及3D显示用圆柱状光栅模辊，它包括内空心的圆柱形的辊体（1）和设置于辊体（1）的两端面中心的辊轴（2），它还包括镍磷合金镀层（3）和圆柱状的光栅（4），辊体（1）的外表面上镀有一层镍磷合金镀层（3），镍磷合金镀层（3）的厚度大于0.5mm，镍磷合金镀层（3）的柱面上周向设置有光栅（4）。本实用新型的优点在于：镀镍槽中镀液循环过滤的速度、滤径和温度进行严格控制，镀层厚，且质量高；在金刚石机床上进行数控加工，所得到的圆柱状的光栅模辊表面均匀且精度高；其结构和制造工艺都较为简单。

专利类型实用新型
申请人成都菲斯特科技有限公司;
发明人吴庆富;张益民;张超;
地址610023 四川省成都市高新区天宇路9号
申请号CN201320089544.0
申请时间2013年02月27日
申请公布号CN203171901U
申请公布时间2013年09月04日
分类号B29C33/00(2006.01)I;B29C33/38(2006.01)I;C25D21/06(2006.01)I;C25D3/56(2006.01)I;G02B5/18(2006.01)I;B29L11/00(2006.01)N;
