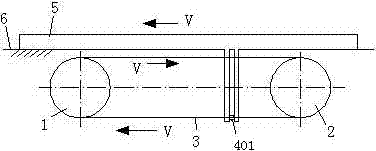

摘要：本实用新型涉及一种链传动往复运动机构。该过链传动往复运动机构由主动链轮1、从动链轮2、链条3、特殊链节4、往复移动块5和移动块导轨6组成；在往复移动块5上有一个“n”形拨叉，在链条3上有一个特殊链节4，特殊链节4的长销轴401长于普通链节的销轴301，长销轴401安装在往复移动块5上的“n”形拨叉中；当主动链轮1转动时，带动链条3及从动链轮2运动，链条3上特殊链节4上的长销轴401拨动往复移动块5实现往复运动。
- 专利类型实用新型
- 申请人西华大学;
- 发明人彭然;秦小屿;张玲玲;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201320123568.3
- 申请时间2013年03月19日
- 申请公布号CN203162020U
- 申请公布时间2013年08月28日
- 分类号F16H19/06(2006.01)I;
