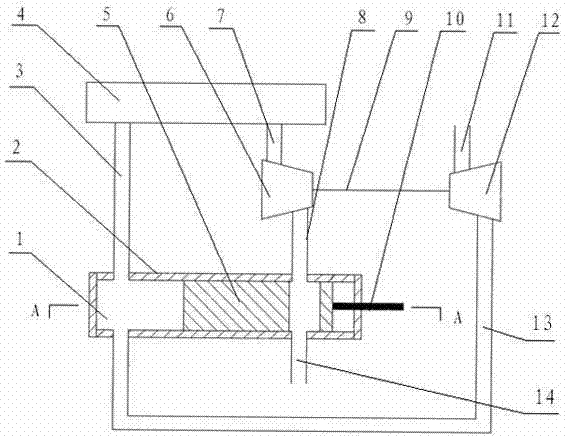

摘要:本实用新型公开了一种涡轮增压发动机进排气系统及其进排气流量调节装置,该装置包括容积腔,容积腔的腔体内设有移动体,移动体上连接有推拉杆;腔体上具有废气进气口以及废气出气口,废气进气口和废气出气口与存储腔始终连通,移动体具有节流通孔,腔体上还具有空气进气口以及空气出气口,空气进气口和空气出气口分别与节流通孔的两端口始终连通;在移动体左右移动时,存储腔的容积相应增大或缩小,同时所述节流通孔与空气进气口和/或空气出气口配合后形成的气流通过截面相应减小或增大。该装置即使用该装置的进排气系统及其能很好的兼顾发动机高低速工况,而且相比现有技术,结构更加简单,更没有出现能量浪费的情况。
- 专利类型实用新型
- 申请人郑州宇通客车股份有限公司;
- 发明人姜德军;侯军兴;阎备战;马磊;
- 地址450016 河南省郑州市十八里河宇通工业园区
- 申请号CN201320054925.5
- 申请时间2013年01月31日
- 申请公布号CN203161345U
- 申请公布时间2013年08月28日
- 分类号F02B37/12(2006.01)I;
