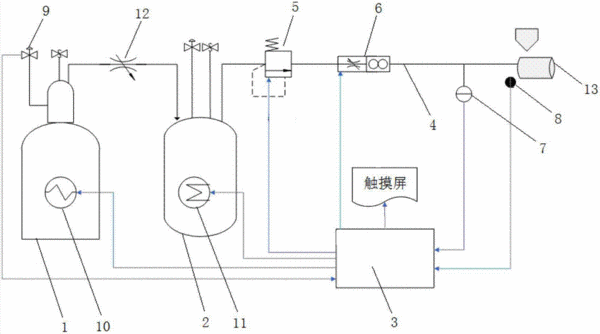

摘要:本实用新型公开了一种低温加工用低温氮气供气系统,包括有液氮杜瓦、恒温器和PLC控制器,液氮杜瓦的氮气出口通过真空绝热管道与恒温器的进气口连通,恒温器的出气口上连接有真空绝热管道作为降温气路,降温气路上由恒温器出气口至末端依次安装有减压阀、质量流量控制器、压力传感器和用于采集工件附近温度的温度传感器,PLC控制器的信号输入端分别与液氮杜瓦的电接点压力表、压力传感器和温度传感器连接,信号输出端分别与液氮杜瓦内的加热器、恒温器内的换热器、减压阀以及质量流量控制器连接。本系统供气速率、供气温度可自动调整,具有一定的控温精度,液氮消耗量低,既可以实现降温需求,又可以满足长时间加工需求。
- 专利类型实用新型
- 申请人安徽万瑞冷电科技有限公司;
- 发明人张海峰;张俊峰;武义锋;仰叶;
- 地址230088 安徽省合肥市高新区海棠路189号
- 申请号CN201320088413.0
- 申请时间2013年02月27日
- 申请公布号CN203141310U
- 申请公布时间2013年08月21日
- 分类号B24B55/02(2006.01)I;
