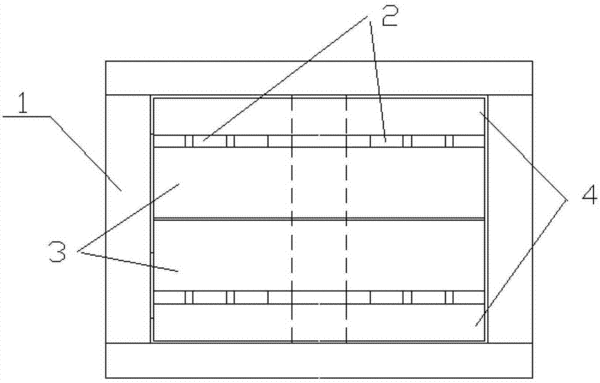

摘要：本实用新型公开了一种磁集成壳式牵引变压器，该变压器包括主铁芯、高压绕组、牵引绕组，高压绕组与牵引绕组采用交错式结构绕在主铁芯上，高压绕组与牵引绕组之间的间隙中放置有数段由硅钢片构成的气隙铁芯，所述气隙铁芯叠片方向与两绕组间漏磁通的流通路径保持一致，所述气隙铁芯的宽度与铁轭宽度保持一致，所述气隙铁芯的段数及段与段之间的间隙需要根据实际系统对壳式牵引变压器短路阻抗百分比的要求来计算求得。本实用新型在变压器高压绕组与牵引绕组间隙中布置分段气隙铁芯，为高压绕组与牵引绕组间的漏磁通提供了一条低磁阻的磁通流通路径，增大了变压器的漏电抗，降低了变压器的铜损耗和涡流损耗，从而提高了变压器的运行效率。
- 专利类型实用新型
- 申请人湖南大学;
- 发明人许加柱;罗隆福;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201220651673.X
- 申请时间2012年11月30日
- 申请公布号CN203118728U
- 申请公布时间2013年08月07日
- 分类号H01F27/26(2006.01)I;H01F27/245(2006.01)I;
