    气缸盖斜面加工深度检具

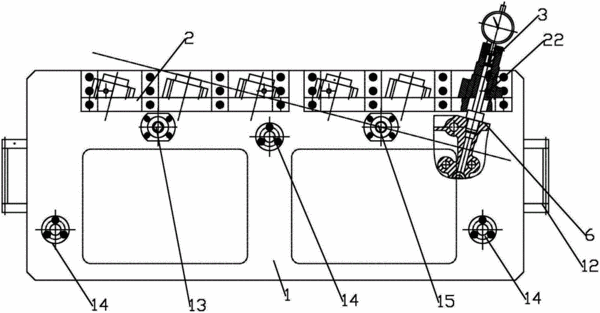

      摘要:本实用新型公开了一种气缸盖斜面加工深度检具。该检具包括:气缸盖定位底板、和垂直设置在气缸盖定位底板一侧的支板,以及扫描规;支板上对应待检测气缸盖斜面的位置开设有检测通孔,检测通孔的中心线垂直于气缸盖斜面,且外侧配设有外端面与待检测气缸盖斜面平行的定位测套;扫描规包括:百分表、管状检具体和螺栓状测头。该气缸盖斜面加工深度检具结构简单合理,操作简便,通过将气缸盖定位并经过校准的扫描规检测定位测套的外端面到待检测气缸盖斜面的距离来检测待检测气缸盖斜面的加工深度是否合格,检测效率和质量均高,且检测成本低。
    • 专利类型实用新型
    • 申请人广西玉柴机器股份有限公司;
    • 发明人蒋聪;
    • 地址537005 广西壮族自治区玉林市天桥西路88号
    • 申请号CN201320009061.5
    • 申请时间2013年01月09日
    • 申请公布号CN203100655U
    • 申请公布时间2013年07月31日
    • 分类号G01B5/18(2006.01)I;
