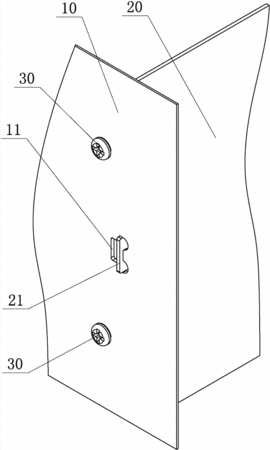

摘要：本实用新型涉及一种用于机箱的穿插式薄板金属件装配定位结构，将两块薄板金属件装配连接；其特征在于，所述两块薄板金属件包括一块设有插槽的插槽板和一块设有插舌的插舌板；所述插槽是在插槽板上贯通的开孔，插槽形状构成三个板面限位点和两个板端限位点，所述三个方向限位点包括两个边板面限位点和一个中间板面限位点，所述插舌插入插槽中实现两薄板金属件的定位；本实用新型的有益效果是：改进了加工和装配的工艺性，使薄板金属件穿插装配定位时，不受板材厚度的限制，也避免了插槽开孔尺寸过小而导致的冲压加工困难，可以提高薄板金属件加工效率和装配效率。
- 专利类型实用新型
- 申请人四川长虹佳华信息产品有限责任公司;
- 发明人张振波;王岩;刘云;
- 地址100070 北京市丰台区西四环西路188号18区26号楼
- 申请号CN201320062745.1
- 申请时间2013年02月04日
- 申请公布号CN203086890U
- 申请公布时间2013年07月24日
- 分类号H05K5/02(2006.01)I;
