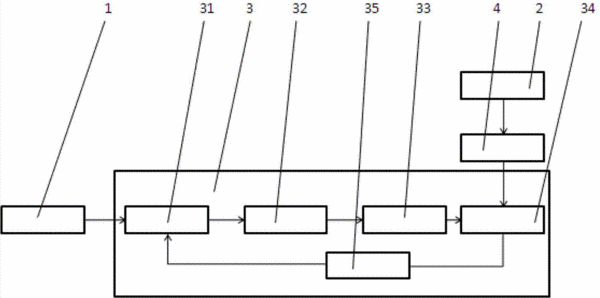

摘要：本实用新型公开了一种高速时钟产生电路，其包括产生10MHz低频信号的石英晶体、处理器、模拟锁相环,所述的模拟锁相环包括顺次连接的相位比较器、电荷泵、环路滤波器、压控振荡器，所述的电路还包括为压控振荡器提供调谐电压的数模转换芯片，所述的石英晶体的输出端连接相位比较器的第一输入端，所述的压控振荡器的反馈端连接相位比较器的第二输入端，所述的压控振荡器和相位比较器的连接线路上还设有预分频器，所述的处理器的输出端连接数模转换芯片的输入端，所述的数模转换芯片的输出端连接压控振荡器的输入端，所述的压控振荡器、电荷泵、相位比较器、环路滤波器和预分配器构成负反馈系统。本实用新型可提供高达4GHz且动态可调且稳定度高的高速时钟产生电路。
- 专利类型实用新型
- 申请人福建利利普光电科技有限公司;
- 发明人吴朝荣;周慰君;陈中;吴泽源;陈焕洵;
- 地址350000 福建省漳州市龙文区蓝田开发区横三路光电科技楼
- 申请号CN201320029892.9
- 申请时间2013年01月21日
- 申请公布号CN203086441U
- 申请公布时间2013年07月24日
- 分类号H03L7/08(2006.01)I;
