内冷型屋顶式空调机组

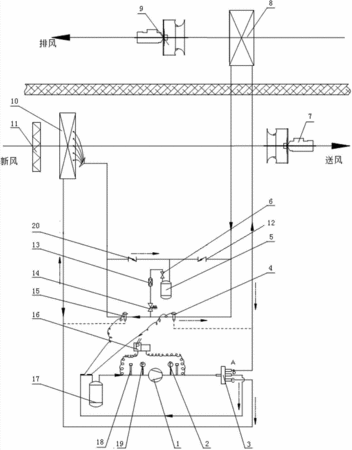

　　摘要：本实用新型公开了一种内冷型屋顶式空调机组，包括压缩机，压缩机输出端接有四通换向阀，四通换向阀的A端接有冷凝器，B端接有气液分离器，C端接有蒸发器，气液分离器与压缩机输入端相接，冷凝器的输出端同时接第一单向阀进口和制热膨胀阀，贮液器进口端同时接第一单向阀和第二单向阀，第一单向阀和第二单向阀的出口端依次接通到贮液器、球阀、干燥过滤器和电磁阀；电磁阀出口端同时接制热膨胀阀和制冷膨胀阀，蒸发器的进口端同时接通第二单向阀和制冷膨胀阀。本实用新型既满足了新风处理的要求，同时又利用制冷剂潜热相变实现能量再生利用，起到节能减排效果，且机组采用整体的结构形式，便于用户的安装，整个机组有较高的能效指标和更好的工程适应性。

专利类型实用新型
申请人南京五洲制冷集团有限公司;
发明人刘宇峰;韩圆圆;张淑萍;曹芳娣;张秀芳;曹伦潇;
地址211100 江苏省南京市江宁科学园天印大道1529号
申请号CN201220684988.4
申请时间2012年12月12日
申请公布号CN203083221U
申请公布时间2013年07月24日
分类号F25B41/04(2006.01)I;F25B41/06(2006.01)I;F25B49/02(2006.01)I;F24F5/00(2006.01)I;
