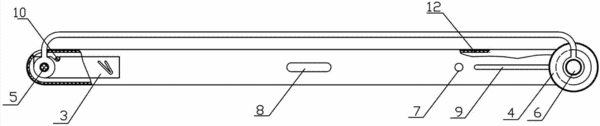

摘要：本实用新型公开了一种多功能专用绘图工具，其包括有：一机体，由机体上壳和机体下壳上下叠置且固定连接而成，两者均呈直线型；在两者的一同侧端通过一定位柱固定连接，在两者的另一同侧端开相同尺寸长的通孔以使组合后形成一个完整的导滑槽孔，至少在机体上壳边沿有直线标尺刻度；一用弹性材料制作且至少等于机体长度的曲线柄，其两头端均带有连接头；一可沿导滑槽孔移动以联动曲线柄的导滑-联动机构；所述曲线柄一端的连接头与定位柱连接，另一端的连接头与导滑-联动机构连接。其可以解决大曲率的弧线绘制问题，尤其是对称曲率弧线的绘制，并同时可以完成直线绘制、特殊角和水平位置的测量。
- 专利类型实用新型
- 申请人北京电子科技职业学院;
- 发明人李根京;栗军;
- 地址100029 北京市朝阳区太阳宫芍药居甲1号
- 申请号CN201220741647.6
- 申请时间2012年12月28日
- 申请公布号CN203078078U
- 申请公布时间2013年07月24日
- 分类号B43L13/00(2006.01)I;
