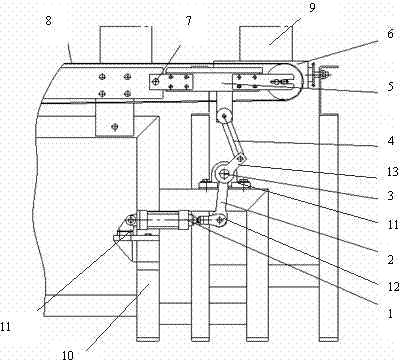

摘要：本实用新型属于自动下料装置领域，具体涉及一种木材加工线上的自动下料装置，包括底座、气缸、摇臂、转杆一、转动轴、转杆二、连杆、上摆臂、送料滚筒、铰链轴、传动链，所述气缸一端通过支架水平固定于底座上，另一端与转杆一相连，转杆一的另一端固定连接有摇臂，摇臂的另一端连接有转杆二并通过转动轴固定于支架上，支架固定于底座上，转杆二通过连杆与水平设置的上摆臂相连接，上摆臂一端固定于送料滚筒，另一端连接有铰链轴，送料滚筒及铰链轴外侧设有传动链。本实用新型操作简便，多条传动链同步运动，可同时运送多个加工完成的工件到达指定区域并排列整齐，整个工序全自动化，无需人力，工作效率大大提高，工作安全性得到保障。
- 专利类型实用新型
- 申请人山大鲁能信息科技有限公司;
- 发明人陈传明;曹福金;张维勇;王奇亮;侯志坚;高伟;
- 地址250199 山东省济南市山大南路29-1号山大鲁能科技大厦B座4楼
- 申请号CN201320050711.0
- 申请时间2013年01月30日
- 申请公布号CN203062891U
- 申请公布时间2013年07月17日
- 分类号B27B31/00(2006.01)I;
