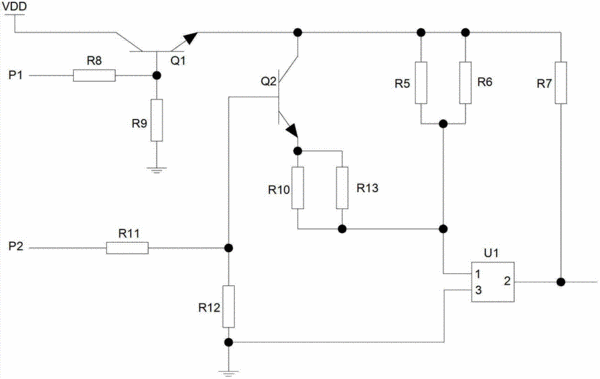

摘要：本实用新型涉及一种酒精传感器模块，其包括三极管Q1、三极管Q2、电阻R8、电阻R11、电阻R9、电阻R10、电阻R12、电阻R13、电阻R5、电阻R6、电阻R7以及酒精传感器U1。三极管Q1的基极与电阻R9之间的连接节点通过电阻R8与第一电平输入端P1连接；三极管Q2的基极通过电阻R11与第二电平输入端P2连接。三极管Q2的集电极通过第一并联支路与酒精传感器U1的第一输入端连接，三极管Q2的发射极通过第二并联支路与酒精传感器U1的第一输入端连接；三极管Q1的发射极通过电阻R7与酒精传感器U1的输出端连接。本实用新型采用低功耗外围电路设计，延长了酒精传感器的使用寿命。
- 专利类型实用新型
- 申请人深圳市亿道信息技术有限公司;
- 发明人刘远贵;
- 地址518008 广东省深圳市福田区梅林路10号岭南工业大厦壹楼西5-6号
- 申请号CN201320084320.0
- 申请时间2013年02月23日
- 申请公布号CN203053908U
- 申请公布时间2013年07月10日
- 分类号G01N27/12(2006.01)I;
