    一种电缆固定装置

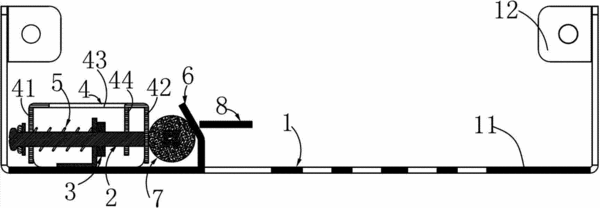

      摘要:本实用新型适用于电缆固定领域,提供了一种电缆固定装置,包括基座、支架、螺钉、滑动推件、弹簧及定位柱。支架固定在所述基座上,其上开设有螺纹孔,螺钉穿设于所述螺纹孔中。滑动推件包括第一侧壁及第二侧壁,第一侧壁开设有通孔,其位于螺钉头部与支架之间,第二侧壁位于螺钉的尾端;弹簧套设于螺钉上,且位于支架与滑动推件的第一侧壁之间。定位柱固定在基座上,且与滑动推件的第二侧壁之间形成用于容置电缆的空隙。通过旋进螺钉,可以推动滑动推件的第二侧壁向定位柱方向运动,从而压紧电缆,起到固定电缆线的作用;另一方面,通过旋出螺钉,可以使滑动推件背离定位柱方向运动,当电缆处于松脱状态时即可取出电缆。
    • 专利类型实用新型
    • 申请人深圳市步科电气有限公司;
    • 发明人彭石国;欧阳鹏程;黄敏;池家武;
    • 地址518057 广东省深圳市南山区高新中区科技中2路1号深圳软件园(2期)9栋701、702室
    • 申请号CN201320011886.0
    • 申请时间2013年01月10日
    • 申请公布号CN203015343U
    • 申请公布时间2013年06月19日
    • 分类号H05K7/00(2006.01)I;
