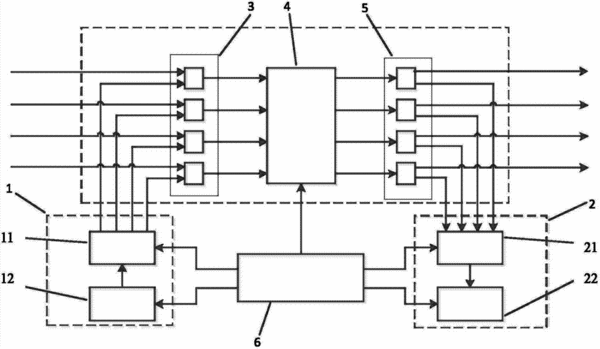

摘要：本实用新型为光路监测N×M矩阵光开关系统，N路光复用装置的N个光复用器各有通信光信号和监测光2个输入端，M路光解复用装置的M个光解复用器各有监测光和通信光信号2个输出端。1×N发射光开关的N个选择端口与N路光复用装置的N个监测光输入端一一对接、公共端接激光器。1×M接收光开关的M个选择端口与M路光解复用装置的M个监测光输出端一一对接、公共端接光探测器，M个通信光输出端为系统的通信光信号输出端。激光器发出监测光经发射光开关依次接入N个光复用器的监测光输入端口，光探测器经接收光开关对M个光解复用器的输出端逐次进行监测。实现对N×M矩阵光开关的光路监测及可靠反馈；整体结构更紧凑、性能更稳定。
- 专利类型实用新型
- 申请人中国电子科技集团公司第三十四研究所;
- 发明人李栋;刘武;李云燕;黄涌;辛耀平;钟昌锦;
- 地址541004 广西壮族自治区桂林市六合路98号
- 申请号CN201220736476.8
- 申请时间2012年12月27日
- 申请公布号CN203014816U
- 申请公布时间2013年06月19日
- 分类号H04B10/07(2013.01)I;H04Q11/00(2006.01)I;G02B6/35(2006.01)I;
