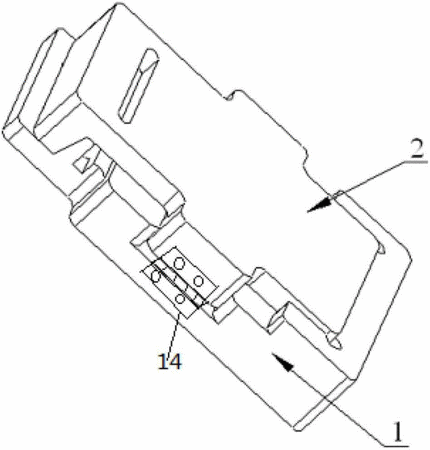

摘要：本实用新型公开了一种扣合方便的基片焊接端子的夹紧装置，包括有相扣合的底座和上盖，所述底座的后端设有U型台阶，所述底座的中部分别设有横向基片放置槽和纵向长槽，所述上盖的前后端分别设有前、后限位凸台，上盖中部的两侧分别设有左、右限位凸台，上盖的前端设有条形上通孔，在所述的左限位凸台和底座之间用铰链连接。本实用新型通过在右限位凸台和底座之间用铰链连接，每次在焊接好一个基片换下一个基片时，不用将上盖全部拿开，定位准确，更换基片方便，提高工作效率。
- 专利类型实用新型
- 申请人蚌埠天光传感器有限公司;
- 发明人黄若丰;
- 地址233010 安徽省蚌埠市高新区嘉和路118号
- 申请号CN201220578078.8
- 申请时间2012年11月05日
- 申请公布号CN202997272U
- 申请公布时间2013年06月12日
- 分类号H01R43/02(2006.01)I;
