  • 教育装备采购网首页 > 知识产权 > 专利 > CN202993641U

    -120℃自分凝制冷系统

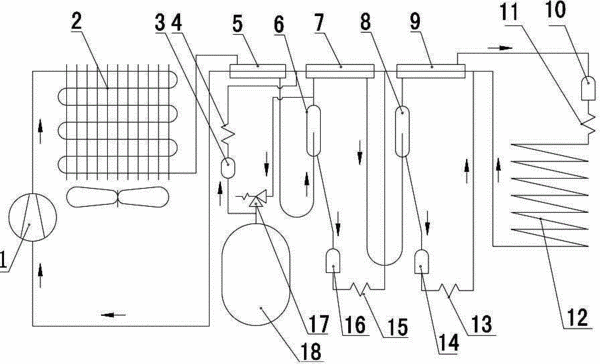

      摘要:本实用新型公开了一种-120℃自分凝制冷系统,压缩机出口经冷凝器、回热器壳程、第一冷媒分离器与第一换热器壳程进口连通;第一换热器壳程出口经第二冷媒分离器与第二换热器壳程进口连通;第二换热器壳程出口经第一过滤器、第一节流器与蒸发器进口连通;蒸发器出口分两路,一路经第二换热器、第一换热器、回热器的管程与压缩机进口连通,另一路经第二节流器、第二过滤器与第二冷媒分离器连通;在第一换热器管程与第二换热器管程之间连通有第三节流器,第三节流器出口经第三过滤器与第一冷媒分离器连通;在回热器管程与第一换热器管程之间连通有卸荷节流器,卸荷节流器出口经卸荷过滤器与安全罐连通。本实用新型优点在于制冷区间范围大。
    • 专利类型实用新型
    • 申请人郑州长城科工贸有限公司;
    • 发明人张保国;王家凯;王志民;禹海林;邱明召;
    • 地址450041 河南省郑州市上街工业开发区安阳路15号
    • 申请号CN201220615622.1
    • 申请时间2012年11月20日
    • 申请公布号CN202993641U
    • 申请公布时间2013年06月12日
    • 分类号F25B7/00(2006.01)I;F25B41/06(2006.01)I;F25B41/04(2006.01)I;
