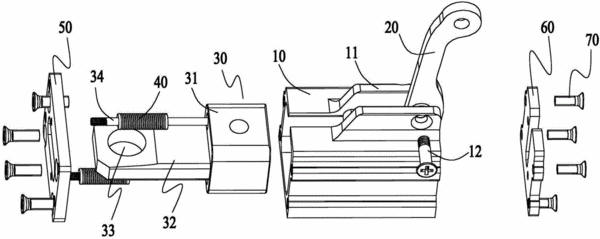

摘要：本实用新型提供了一种连接装置、LED显示单元及LED显示系统，连接装置包括：第一连接件、第二连接件和紧固件；第一连接件包括第一壳体、插销件、驱动杆和复位弹性件，其中，第一壳体的内部具有导向通道；插销件包括导向部和插销部，导向部可移动地设置在导向通道内，插销部具有伸出第一壳体的伸出位置和缩回第一壳体的缩回位置，插销部的自由端设有连接孔；驱动杆的中部可枢转地安装在第一壳体上，驱动杆的第一端与导向部驱动配合；复位弹性件设置在第一壳体的内部并与导向部配合，第二连接件包括第二壳体，第二壳体具有紧固件穿孔和插销孔；紧固件穿设在紧固件穿孔内并将插销部固定在插销孔内。本实用新型的连接装置的连接和拆卸更快捷、更方便。
- 专利类型实用新型
- 申请人利亚德光电股份有限公司;
- 发明人孙雪超;张龙虎;高海涛;
- 地址100091 北京市海淀区颐和园北正红旗西街9号
- 申请号CN201220653797.1
- 申请时间2012年11月30日
- 申请公布号CN202991765U
- 申请公布时间2013年06月12日
- 分类号F16B19/02(2006.01)I;G09F9/33(2006.01)I;
