双辊全自动液压卷圆机

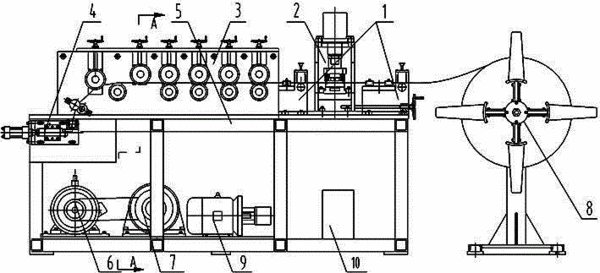

　　摘要：本实用新型涉及双辊全自动液压卷圆机，它包括送料装置（8）、校平导正装置（1）、冲孔装置（2）、滚压成型装置（3）、切断装置（4）、支架（5）、电机（6）和减速机（7）：校平导正装置（1）设置在支架（5）顶部的一侧；冲孔装置（2）设置于校平导正装置（1）之间的支架（5）上；滚压成型装置（3）设置于支架（5）顶部，滚压成型装置（3）包括侧板（31）、上滚轮（37）、送料轮（33）和弯曲轮（34），减速机（7）的输出端与上滚轮轴（38）上的链轮相连；切断装置（4）设置于支架（5）的正面。本实用新型集校平导正、冲孔、滚压成型和切断等功能于一体，结构紧凑合理、噪音低、设备运行平稳、生产效率高且操作简单。

专利类型实用新型
申请人西华大学;
发明人牛宪华;牛润彦;曾柏森;陈思利;
地址610039 四川省成都市金牛区土桥金周路999号
申请号CN201220683769.4
申请时间2012年12月12日
申请公布号CN202984367U
申请公布时间2013年06月12日
分类号B21D5/14(2006.01)I;B21D43/09(2006.01)I;B21D1/02(2006.01)I;B21D28/26(2006.01)I;B21D28/02(2006.01)I;
