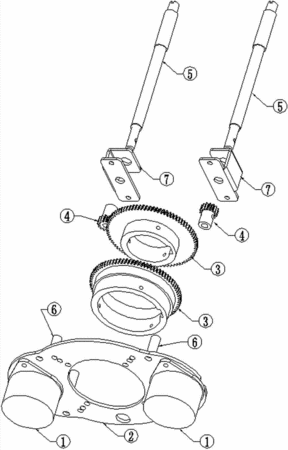

摘要：本实用新型公开了带红外阵列灯的调焦镜头，包括红外阵列灯、固定板、带有齿轮的镜头套、与镜头套齿轮齿合的调节齿轮和与调节齿轮相连的调节杆，其特征在于还包括固定于固定板上的连接柱和与连接柱相连的调节杆固定件，所述调节齿轮位于固定板与调节杆固定件之间并套置于连接柱。本实用新型由于采用了上述结构，红外阵列灯独立固定于固定板上，便于单个更换红外阵列灯，调焦机构与固定板分开安装，便于单个机件损坏后的拆装，镜头通过镜头套固定在固定板上，通过调焦机构实现调焦。
- 专利类型实用新型
- 申请人广州美电贝尔电业科技有限公司;
- 发明人李永辉;刘晓光;
- 地址510663 广东省广州市天河区高唐新建区东部国际孵化器05栋3层及4层东北面
- 申请号CN201220625805.1
- 申请时间2012年11月23日
- 申请公布号CN202975448U
- 申请公布时间2013年06月05日
- 分类号G02B7/04(2006.01)I;
