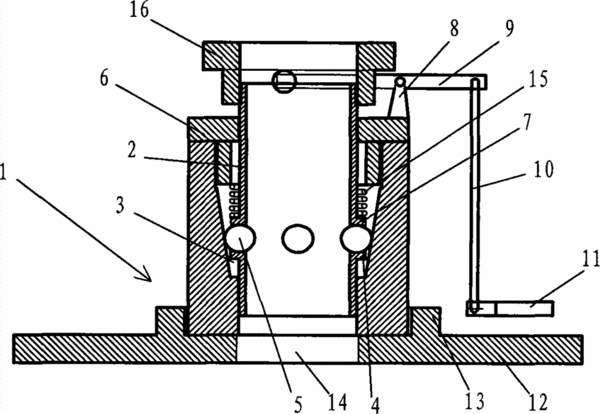

摘要:一种提钻杆用夹持器,包括基座和夹持套,基座的中部设有夹持套定位孔,夹持套定位孔的下部为圆柱形空腔,夹持套定位孔的中部为底端小、顶端大的圆台形空腔,夹持套的下部采用间隙配合插装在圆柱形空腔内,夹持套侧壁的中部环绕设有一圈多个钢珠卧孔,每个钢珠卧孔内分别设有一个钢珠,每个钢珠朝里的球面凸出于夹持套的内侧壁,夹持套中下部的外侧壁上设有凸台,压盖顶端的外侧边缘处设有铰接支座,铰接支座与横翘杆的中部铰接相连,横翘杆的里端与夹持套的上部铰接相连,横翘杆的外端与立拉杆的顶端铰接相连。其目的在于提供一种可以节省体力,让人轻松完成地质取样工作,帮助工人快捷、方便地将便携式钻机的钻杆拔出钻孔的提钻杆用夹持器。
- 专利类型实用新型
- 申请人北京咏归科技有限公司;
- 发明人王胜利;
- 地址100085 北京市海淀区上地三街9号金隅嘉华大厦A座502室
- 申请号CN201220716630.5
- 申请时间2012年12月24日
- 申请公布号CN202970537U
- 申请公布时间2013年06月05日
- 分类号E21B19/10(2006.01)I;
