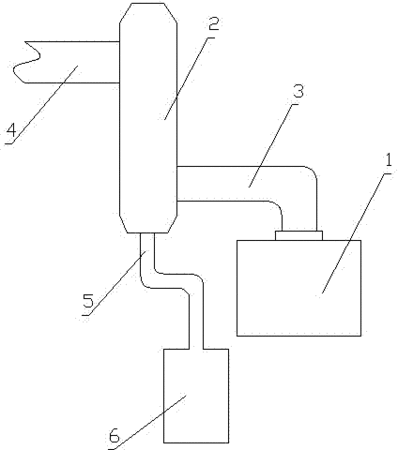

摘要：本实用新型公开一种真空泵排气管道气液分离装置，包括排气管道，其特征在于：在真空泵出口处设有一个方形密闭罐，真空泵排气管道从密闭罐的中部通入，密闭罐上端设有排气出口管，下端设有排水出口管，排水出口管与循环水箱相连接，排气出口管的直径大于真空泵排气管道的直径，真空泵排气管道的直径大于密闭罐排水出口管的直径。该装置采用密闭罐通过进出气口管道直径大小、高度落差来达到气液分离，并通过底部排液口将液体流入循环水箱进行再利用，节约能源减少外排，美化现场环境，减轻岗位工人的劳动强度。
- 专利类型实用新型
- 申请人太原钢铁（集团）有限公司;
- 发明人赵杰;武海海;席玉明;
- 地址030003 山西省太原市尖草坪街2号
- 申请号CN201220593990.0
- 申请时间2012年11月13日
- 申请公布号CN202946391U
- 申请公布时间2013年05月22日
- 分类号F04C29/00(2006.01)I;F04C19/00(2006.01)I;
