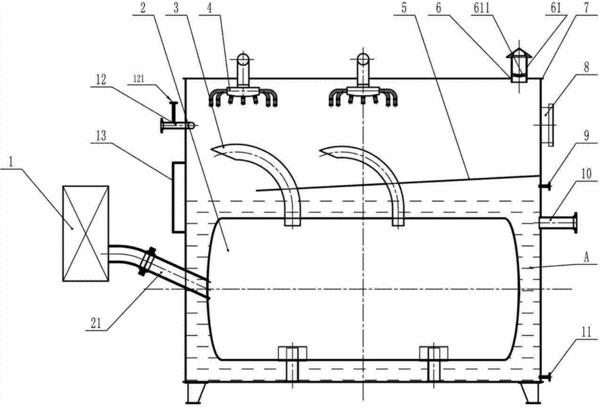

摘要:本实用新型提供一种冷凝热水锅炉中的导流板,其后端的端边缘具有固定在与之配用的冷凝热水锅炉中的冷凝换热器后端侧壁上的固定结构,所述导流板的与该后端的端边缘相邻的两个侧边缘具有与所述冷凝换热器的两侧壁固连的固定结构;在该导流板上具有供所述冷凝热水锅炉中的燃烧室上出烟口上的出烟装置穿过的穿孔,该导流板的前端的端边缘为不与所述冷凝换热器的前端侧壁固连的自由端。本实用新型还提供装置有导流板的冷凝热水锅炉,其中导流板前低后高倾斜放置,将冷凝换热器上下分成冷凝换热空间和容水汽空间,通过一空隙连通。本实用新型可明显提高锅炉热效率,降低排烟温度。
- 专利类型实用新型
- 申请人北京博创家和节能技术有限公司;
- 发明人徐进廷;孙建涛;杨威;
- 地址100070 北京市丰台区科学城中核路1号01号楼10层
- 申请号CN201220393051.1
- 申请时间2012年08月09日
- 申请公布号CN202927874U
- 申请公布时间2013年05月08日
- 分类号F23M9/04(2006.01)I;F24H8/00(2006.01)I;
