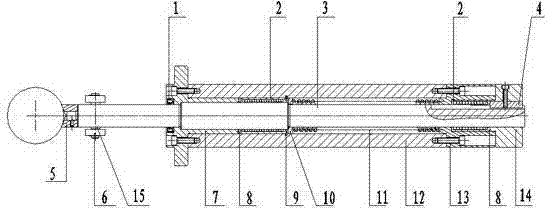

摘要：本实用新型涉及一种防止过长滚珠丝杠因自重导致丝杠的挠度超出丝杠的允许值，影响设备的精密度的用于滚珠丝杠的浮动托架，包括缸体、设置在缸体内的导杆，缸体内、导杆上设有两个直线轴承，两个直线轴承之间设有压缩弹簧，压缩弹簧的一端设有推动导杆运动的垫圈，导杆一端突出在缸体外，突出缸体外的导杆上径向设有轴，突出缸体外的导杆顶端设有V型支撑块，缸体突出导杆的一端固定有托架体，另一端连接有固定直线轴承的直线轴承座，直线轴承座固定有导向键座，导向键座内设有导向键，本实用新型技术和现有技术相比，具有结构简单、动作灵活可靠、维修方便的优点，提高滚珠丝杠副运行的稳定性，克服了在无支撑使用状态下的对设备精度的影响。
- 专利类型实用新型
- 申请人安阳鑫盛机床股份有限公司;
- 发明人李运生;元美荣;李雪晓;顾艳峰;焦亚峰;李海国;郭志强;胡莹;路便英;秦明;马星烜;侯静朝;
- 地址455000 河南省安阳市高新区弦歌大道西段路南
- 申请号CN201220243768.8
- 申请时间2012年05月29日
- 申请公布号CN202922214U
- 申请公布时间2013年05月08日
- 分类号B23Q1/72(2006.01)I;B23Q5/40(2006.01)I;
