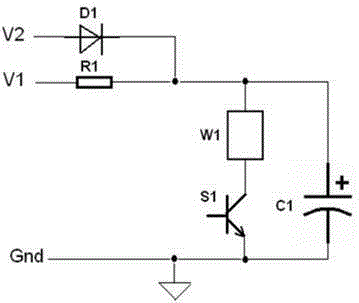

摘要：本实用新型公开了一种电子继电器驱动电路，包括限流电阻R1、二极管D1、继电器的绕组线圈W1、半导体受控开关S1和储能电容C1；所述继电器的绕组线圈W1与半导体受控开关S1串联后，再与储能电容C1并联；限流电阻R1串联在吸合电压辅助供电电源V1与继电器的绕组线圈W1之间；二极管D1串联在保持电压辅助供电电源V2与继电器的绕组线圈W1之间。本实用新型将继电器的吸合电压与保持电压自动分离，使得继电器能够以额定电压可靠的吸合，然后自动以较低的保持电压保持继电器的吸合状态，从而降低继电器的损耗。
- 专利类型实用新型
- 申请人江苏博纬新能源科技有限公司;
- 发明人蔡鹏;王小峰;
- 地址211100 江苏省南京市江宁区秣陵街道殷华街50号
- 申请号CN201220579458.3
- 申请时间2012年11月06日
- 申请公布号CN202905607U
- 申请公布时间2013年04月24日
- 分类号H01H47/00(2006.01)I;
