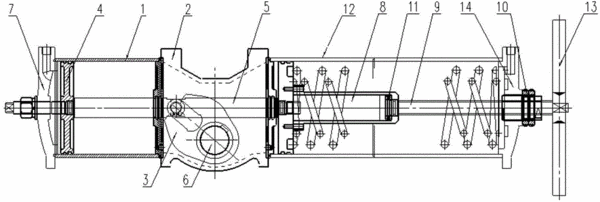

摘要：本实用新型提供了一种拨叉式气动执行器，包括气缸组件和拨叉组件，所述气缸组件包括气缸、气缸盖、活塞和活塞杆，拨叉组件包括拨叉、主轴和箱体，所述拨叉的端部设置有一滑槽，所述拨叉的中心位置设置有一通孔；所述活塞杆上设置有一销轴，所述销轴与滑槽滑动配合；所述主轴安装在拨叉中心的通孔内；所述活塞杆的末端固定安装有一活塞接套，活塞接套的末端固定安装有一丝杠，所述丝杠的末端固定安装有一手柄；丝杠上套装有一螺母。本实用新型所述的拨叉式气动执行器实现了通过转动手柄而驱动活塞杆运动，进而实现了将活塞杆的直线运动转变为拨叉的旋转运行，进而控制阀门的开闭。该拨叉式气动执行器的结构简单、手动操作调节方便。
- 专利类型实用新型
- 申请人浙江中旭达自控阀门有限公司;
- 发明人项启源;项光中;申小琴;
- 地址325011 浙江省温州市龙湾区沙城镇北工业区
- 申请号CN201220574476.2
- 申请时间2012年11月02日
- 申请公布号CN202901490U
- 申请公布时间2013年04月24日
- 分类号F16K31/143(2006.01)I;F16K31/50(2006.01)I;
