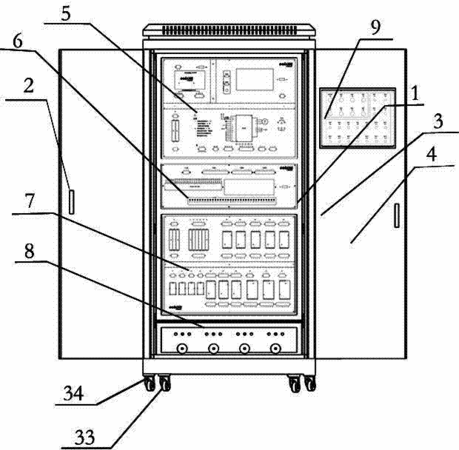

摘要：本实用新型公开了一种机床自动化电气控制技能实训考核鉴定装置，该装置是一个可以实现四面操作的立式控制柜，控制柜正面即主体上安装有各种机床的变频器与触摸屏控制区、PLC控制区、电气操作区、机床电气线路元器件布线区、电动机模拟区；控制柜侧门上装有机床电气操作按钮及动作指示区；控制柜背面可打开，能够清晰直观地看到正面各部分背部的接线情况，背部最下部位安有电机转接端子区。本装置外部用钢化玻璃材料构成，在运行时，能够一目了然地看清内部操作。控制柜壁为1.5mm冷轧钢板，结实牢固。控制柜底部设有四个方向轮和四个固定调节机构，便于移动与固定。装置整体为长方体结构，造形美观大方。
- 专利类型实用新型
- 申请人山东栋梁科技设备有限公司;
- 发明人蒋作栋;
- 地址250022 山东省济南市腊山路18-2号
- 申请号CN201220518654.X
- 申请时间2012年10月11日
- 申请公布号CN202887505U
- 申请公布时间2013年04月17日
- 分类号G09B9/00(2006.01)I;
