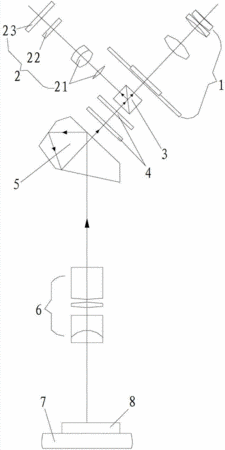

摘要：本实用新型公开了一种双通道图像处理万能工具显微镜，包括目镜组件、CCD图像传感器组件和双胶半透棱镜，目镜组件和CCD图像传感器组件设于双胶半透棱镜两侧，目镜组件的轴线和CCD图像传感器组件的轴线垂直相交于双胶半透棱镜的中心。通过在原有的目镜组件的光路上增设位置可调整的双胶半透棱镜，使得光线被分成两路。一路沿着目镜组件传播，另一路通过CCD图像传感器组件接收。使得本实用新型双通道图像处理万能工具显微镜能够同时利用目镜观测和/或利用CCD图像传感器成像于信息处理系统进行处理，消除了物镜组件和双胶半透棱镜的误差和相差，并且消除了CCD图像传感器组件测量固有的理论误差。
- 专利类型实用新型
- 申请人上海光学仪器五厂有限公司;张则训;
- 发明人张则训;
- 地址200444 上海市宝山区业绩路800号2号楼
- 申请号CN201220504346.1
- 申请时间2012年09月27日
- 申请公布号CN202885778U
- 申请公布时间2013年04月17日
- 分类号G01B9/04(2006.01)I;
