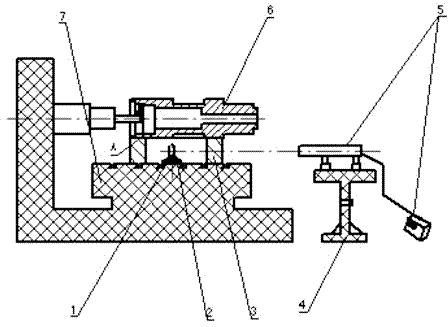

摘要：本实用新型涉及一种U型框架精加工专用装置，包括机床工作台和微调工作台，其中机床工作台上设有等高块和端面多齿齿盘，所述的等高块上设有U型框架，且以U型框架侧面为基准面，所述的端面多齿齿盘上设有平面反射镜，且平面反射镜与端面多齿齿盘垂直，微调工作台包括可调支架和光电自准仪，可调支架上设有光电自准仪，且平面反射镜与光电自准仪的出射光线准直。从而解决了U型框架一次装夹精加工的问题。具有简单、实用、方便、精度高的特点，在通常设备的情况下实现U型框架的加工。此装置可用于M型、L型等各种不同类型的框架加工。
- 专利类型实用新型
- 申请人九江精密测试技术研究所;
- 发明人王俊;关福州;
- 地址332005 江西省九江市九瑞大道83号
- 申请号CN201220549256.4
- 申请时间2012年10月25日
- 申请公布号CN202878027U
- 申请公布时间2013年04月17日
- 分类号B23Q16/02(2006.01)I;B23Q17/24(2006.01)I;
