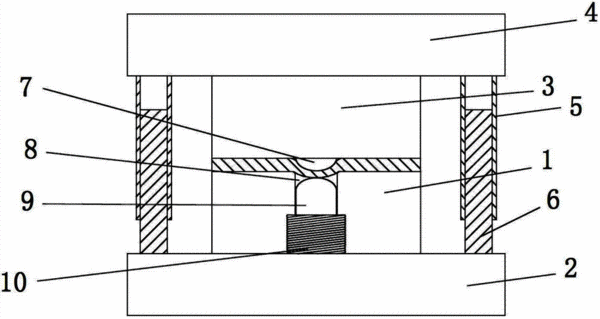

摘要：一种冲压模具，包括凹模、凹模座、凸模、凸模座，其中凹模固定于凹模座上，凸模固定于凸模座上，其特征在于：在所述凸模座上位于凸模的旁侧设有导向套，在所述凹模座上位于凹模的旁侧设有与所述导向套接触配合的导向柱，凸模与凹模贴合时导向柱插入导向套中进行定位导向；在所述凸模上设有突出的冲压头，在所述凹模上开设有凹腔，冲压头与凹腔的位置相对应，在凹腔中滑动设有一顶料头，顶料头与凹模之间具有一压簧，该压簧作用在将顶料头沿凹腔滑动顶出的方向上，在压簧没有受到压迫时顶料头的顶端与凹模的型面相平。本实用新型的冲压模具，定位准确，且冲压件取出方便，提高了工作效率，另外结构简单，成本低。
- 专利类型实用新型
- 申请人昆山西诺巴精密模具有限公司;
- 发明人吕开山;
- 地址215000 江苏省苏州市昆山市玉山镇国际模具城模具材料区1号楼6室
- 申请号CN201220584184.7
- 申请时间2012年11月08日
- 申请公布号CN202877397U
- 申请公布时间2013年04月17日
- 分类号B21D37/12(2006.01)I;B21D45/02(2006.01)I;
