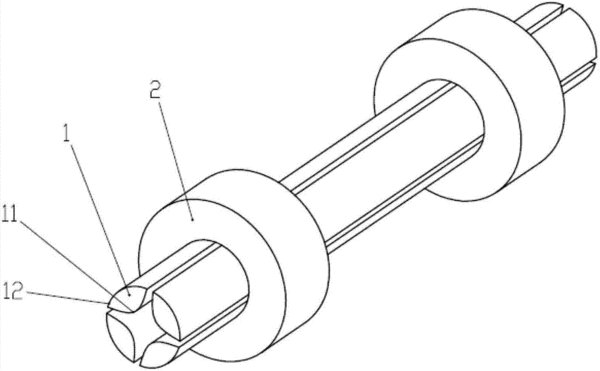

摘要：本实用新型涉及分析测试仪器领域，具体公开了一种双曲面四极杆质谱仪，包括套环和四个相同的极杆，四个所述极杆沿圆周均匀分布，所述极杆的内表面为双曲面，其外表面为圆弧面且与所述套环的内表面完全接触，所述极杆为金属杆，所述套环为陶瓷套环，所述金属杆的热膨胀系数大于所述陶瓷环的热膨胀系数。本实用新型的质谱仪中四极杆外表面与套环内表面完全接触，且四极杆的热膨胀系数大于套环的热膨胀系数，利用它们的互补功能可以弥补场半径在高温时的变化，使得质量稳定性大大提高。
- 专利类型实用新型
- 申请人北京北分瑞利分析仪器（集团）有限责任公司;王理;
- 发明人王理;李良宇;王丽莉;谢志行;王文松;
- 地址100095 北京市海淀区北清路160号
- 申请号CN201220521273.7
- 申请时间2012年10月11日
- 申请公布号CN202871743U
- 申请公布时间2013年04月10日
- 分类号H01J49/42(2006.01)I;H01J49/02(2006.01)I;
