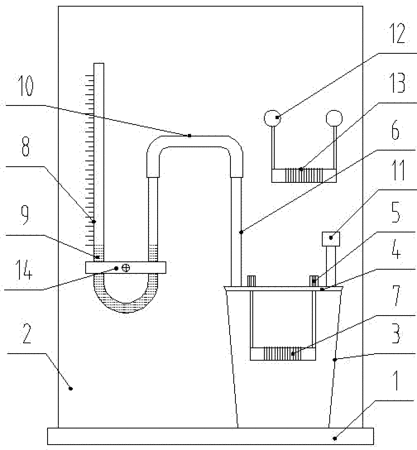

摘要：本实用新型公开了一种焦耳定律实验器，包括底座和底座上垂直设置的立板，底座上设有透明的盒体，盒体顶部设有将盒体密闭的盖体，盖体上设有伸入到盒体内的两个竖向接线柱和两个连接管，盒体内吊挂有与两个竖向接线柱导电连接的内电阻器，立板上设有带刻度的U型管，U型管内装有液体，其中一个连接管与U型管的一端口通过一节软管连接，另一根连接管上设有密封夹。本实用新型具有可见度大，灵敏度高、直观性强，不仅可以用于教学演示，也可以用于学生进行分组实验，探究观察电流通过导体产生的热量与电阻的关系、探究观察电流通过导体产生的热量与电流强度的关系、探究观察电流通过导体产生的热量与通电时间的关系。
- 专利类型实用新型
- 申请人郑州利生科教设备有限公司;
- 发明人丁鹏飞;丁晓东;
- 地址452370 河南省郑州市新密市南环路龙潭大桥东侧
- 申请号CN201220548885.5
- 申请时间2012年10月25日
- 申请公布号CN202871153U
- 申请公布时间2013年04月10日
- 分类号G09B23/16(2006.01)I;
