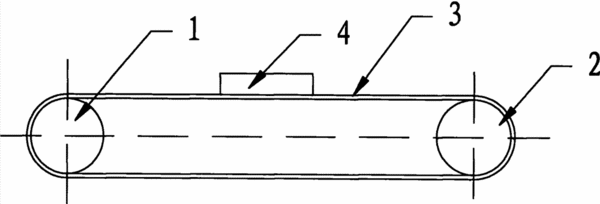

摘要:本实用新型提出了一种驱动装置,用以解决现有数控系统中与电机连接的驱动装置成本高、安装复杂、使用灵活性差的问题,包括:第一轮,其圆周外表面上设置有多个凸出物;每相邻的两个凸出物之间的距离为预设距离;第二轮,其圆周外表面上设置有多个凸出物;每相邻的两个凸出物之间的距离为预设距离;环形带,其内圆周表面上设置有多个与凸出物相配合的凹槽;其中,环形带套设于第一轮和第二轮的圆周外表面后,环形带处于绷紧状态;第一轮或第二轮连接到一外部电机的转子轴上。本实用新型提供的驱动装置成本低、安装简单、使用灵活。
- 专利类型实用新型
- 申请人济南奥迈电子设备有限公司;
- 发明人王益民;
- 地址250100 山东省济南市历城区花园路47号25栋3-501室
- 申请号CN201220462629.4
- 申请时间2012年09月12日
- 申请公布号CN202861870U
- 申请公布时间2013年04月10日
- 分类号B23Q5/22(2006.01)I;
