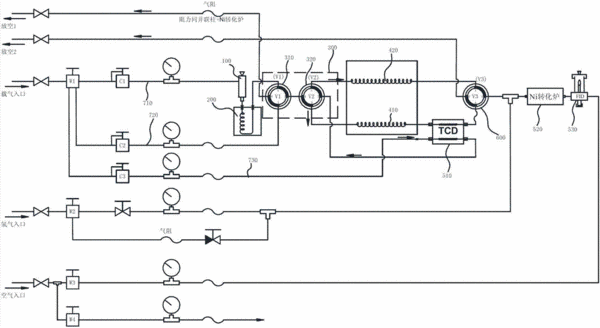

摘要：本实用新型公开了一种应用于变压器油溶解气分析的高性能色谱分析单元，包括载气系统、与进样注入口连接的预分离柱、切换阀组、第一分析柱、第二分析柱以及检测装置。本实用新型将样品气中复杂组分通过预分离柱进行预分离为三大组，H2、O2、N2、CH4、CO组分混合体，在预分离柱中走在最前面，通过切换阀组控制，经过第一分析柱进入检测装置检测；CO2、C2H4、C2H6、C2H2组分跑得慢，通过切换阀组控制，经过第二分析柱进入检测装置检测。然后通过切换阀组将最后流出预分离柱的C3+重组分排空，从而实现切除C3+干扰组分对仪器稳定性的影响，达到对复杂的变压器油溶解气高性能分析的目的。
- 专利类型实用新型
- 申请人上海科创色谱仪器有限公司;
- 发明人张天龙;章复康;
- 地址200030 上海市徐汇区虹桥路333号1幢115D室
- 申请号CN201220306426.6
- 申请时间2012年06月27日
- 申请公布号CN202854099U
- 申请公布时间2013年04月03日
- 分类号G01N30/02(2006.01)I;
