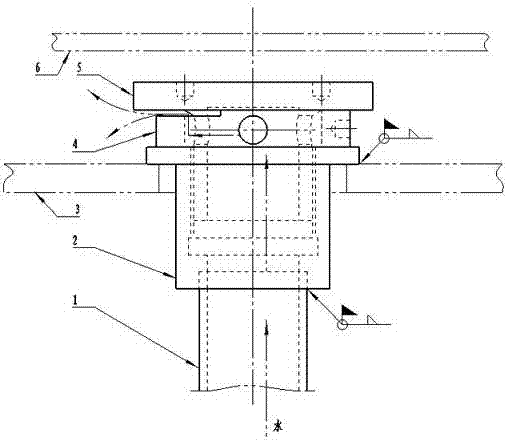

摘要：反冲水阀采用的技术方案是：利用反冲水形成的上下分流进行自动清洗，包括进水管，阀座，分水环，阀盖。其特征是：所述分水环，阀盖都固定安装在阀座上。所述的阀座设有内螺纹、外圆凸台和止口，进水管插入止口焊接，外圆凸台焊接在底板上。所述的分水环设有开口槽及朝向定位孔，上下两端与阀座和阀盖面面贴合。所述的所述阀盖设有侧出水孔、外螺纹和锥形定位台，上端有旋紧定位孔。所述的阀盖穿过分水环同阀座进行螺纹连接，分水环靠旋紧阀盖自动对中。工作过程中各阀的水流按分水环开口槽朝向圆周顺序冲洗，使得清洗干净彻底，不留残糟，从而提高了过滤效率和质量。
- 专利类型实用新型
- 申请人山东中德设备有限公司;
- 发明人高尚卿;侯美新;刘笃兵;高飞;申连强;王继云;
- 地址250101 山东省济南市历城区工业北路71号
- 申请号CN201220368037.6
- 申请时间2012年07月28日
- 申请公布号CN202834196U
- 申请公布时间2013年03月27日
- 分类号F16K11/06(2006.01)I;
