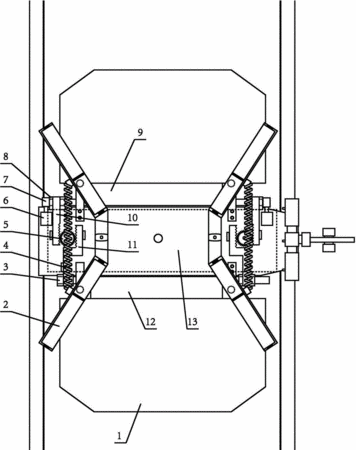

摘要：本实用新型是一种轮距自适应电子转角盘，在中心板（13）的两侧分别设置有气缸（6）和由气缸（6）驱动的驱动块（7）；驱动块（7）与第二连接架体（8-1）相连接；第二连接架体（8-1）与第二抱胎板（9）连接；第二连接架体（8-1）还通过第二连接架轴（8-2）连接有主动齿条（10）；主动齿条（10）啮合连接有齿轮（5），与齿轮（5）相啮合的从动齿条（11）连接有第一连接架（3），第一连接架（3）的内侧与第一抱胎板（12）连接。第一连接架体（3-1）还通过第一连接架轴（3-2）与从动齿条（11）相连接；中心板（13）下方设有轨道。确保了四轮定位检测的精确度，特别是能够准确测出轴距差，并提高了检测效率。
- 专利类型实用新型
- 申请人烟台光宇汽车设备科技有限公司;
- 发明人梁绍敏;邓萍;
- 地址264680 山东省烟台市莱山区莱山镇官庄
- 申请号CN201220470381.6
- 申请时间2012年09月17日
- 申请公布号CN202814715U
- 申请公布时间2013年03月20日
- 分类号G01M17/013(2006.01)I;
