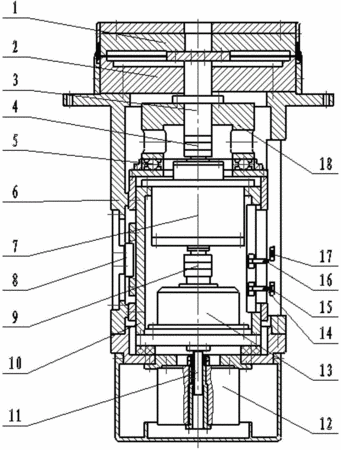

摘要:本实用新型涉及几何量测试计量技术与仪器技术领域,具体公开了一种超高精度自动化多齿分度台。该分度台中壳体基座下端与步进电机固定连接,壳体基座上端与定齿盘固定连接;在壳体基座内部设有同轴的升降筒,在升降筒的底端固定有26位光电编码器,且固定在26位光电编码器下端轴心的丝杠安装在步进电机的轴心处,使步进电机升降时,带动升降筒作升降运动;26为光电编码器的上端通过弹性联轴器与固定在升降筒上端的力矩电机连接,且力矩电机通过万向联轴节与齿盘心轴连接,齿盘心轴穿过定齿盘与定齿盘上方的动齿盘固定连接。该分度台,测角重复性标准偏差达0.004"-0.002",补偿后零起分度极限差达±0.03",可实现超高精度测量。
- 专利类型实用新型
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人李永刚;尚秋芳;王震;张忠武;孙方金;
- 地址100076 北京市丰台区大红门路1号
- 申请号CN201220486252.6
- 申请时间2012年09月21日
- 申请公布号CN202814361U
- 申请公布时间2013年03月20日
- 分类号G01B11/26(2006.01)I;
