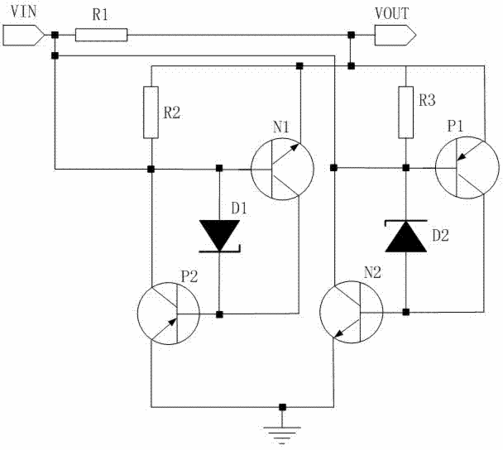

摘要：本实用新型公开了一种过压保护电路。该电路包括电压输入端（VIN）和电压输出端（VOUT），在电压输入端（VIN）和电压输出端（VOUT）之间串接一第一电阻（R1），其特征在于，还包括与所述第一电阻（R1）并联一调压电路，所述调压电路包括第一NPN双极型三极管（N1）、第二NPN双极型晶体管（N2）、第一PNP双极型晶体管（P1）、第二PNP双极型晶体管（P2）、第二电阻（R2）、第三电阻（R3）、第一雪崩二极管或第一齐纳二极管（D1）、第二雪崩二极管或第二齐纳二极管（D2）。本实用新型的有益效果是：电路结构简单，所需器件和节点较少，减小成本和功耗，减少坏点风险。
- 专利类型实用新型
- 申请人郑州单点科技软件有限公司;
- 发明人周晓东;桑园;余力;
- 地址450016 河南省郑州市经济技术开发区第八大街信息产业园1228室
- 申请号CN201220487142.1
- 申请时间2012年09月24日
- 申请公布号CN202797951U
- 申请公布时间2013年03月13日
- 分类号H02H9/04(2006.01)I;
