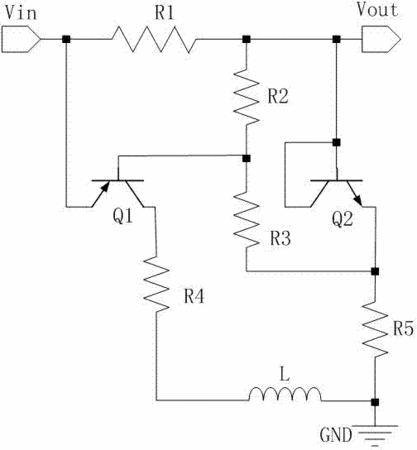

摘要:本实用新型公开了一种过流保护电路。该电路包括输入端(Vin)和输出端(Vout),所述输入端(Vin)和输出端(Vout)之间串接一第一电阻(R1);第一双极型晶体管(Q1)的源极连接至输入端(Vin),基极通过第二电阻(R2)连接至输出端(Vout)并通过第三电阻(R3)连接至第二双极型晶体管(Q2)的源极,集电极通过串接的第四电阻(R4)和电感(L)连接至地(GND);所述第二双极型晶体管(Q2)的集电极和基极均连接至输出端(Vout),源极通过第五电阻(R5)接地(GND)。本实用新型的有益效果是:电路结构简单,采用的期减少因此节省了成本并且自身功耗低。
- 专利类型实用新型
- 申请人郑州单点科技软件有限公司;
- 发明人王纪云;吴勇;余力;
- 地址450016 河南省郑州市经济技术开发区第八大街信息产业园1228室
- 申请号CN201220508851.3
- 申请时间2012年10月06日
- 申请公布号CN202797928U
- 申请公布时间2013年03月13日
- 分类号H02H9/02(2006.01)I;
