    调压电路

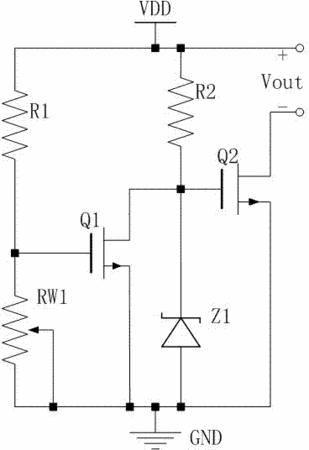

      摘要:本实用新型公开了一种调压电路。该电路包括第一NMOS晶体管、第二NMOS晶体管、第一电阻、第二电阻、可调电阻和肖特基势垒二极管;所述第一NMOS晶体管的栅极通过第一电阻连接至电压源并通过可调电阻连接至地,源极接地,漏极连接至肖特基势垒二极管的负极端、第二NMOS晶体管的栅极以及通过第二电阻连接至电压源;肖特基势垒二极管的正极端接地;第二NMOS晶体管的源极接地,漏极作为输出端的负极。体积较小、功耗小、速度高、适用于集成,电路结构简单。
    • 专利类型实用新型
    • 申请人郑州单点科技软件有限公司;
    • 发明人周晓东;王晓娟;王纪云;
    • 地址450016 河南省郑州市经济技术开发区第八大街信息产业园1228室
    • 申请号CN201220509019.5
    • 申请时间2012年10月07日
    • 申请公布号CN202795118U
    • 申请公布时间2013年03月13日
    • 分类号G05F1/56(2006.01)I;
