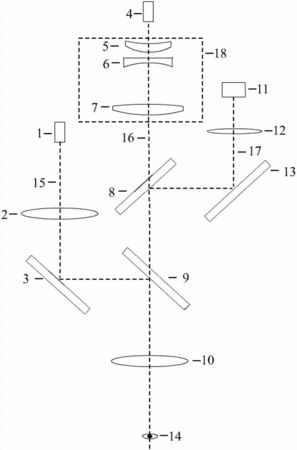

摘要：本实用新型公开了一种同轴测温成像的激光聚焦系统。该系统由CCD成像系统，温度探测光路系统和激光聚焦系统构成，准直系统和聚焦镜沿激光光路光轴构成激光聚焦系统；调节镜、反射镜、合束镜和聚焦镜沿CCD成像光路光轴构成CCD成像系统；聚焦镜、反射镜、合束镜和聚焦镜沿探温光路光轴构成温度探测系统；三光路共用同一个聚焦镜，使CCD成像点、激光聚焦点、测温点重合，采用合束镜实现同轴测温成像。本实用新型的有益效果是将激光传播、CCD成像和温度探测实现同轴传播，三种功能用同一套装置实现。该装置体积小巧、精度高、稳定性强、同一性好等效果。本实用新型可广泛应用于工业加工、制造等领域，特别适用于电子焊接、胶水固化等领域。
- 专利类型实用新型
- 申请人武汉凌云光电科技有限责任公司;
- 发明人王锋;
- 地址430205 湖北省武汉市东湖开发区高新三路6号
- 申请号CN201220234503.1
- 申请时间2012年05月23日
- 申请公布号CN202780232U
- 申请公布时间2013年03月13日
- 分类号B23K26/04(2006.01)I;B23K26/03(2006.01)I;
