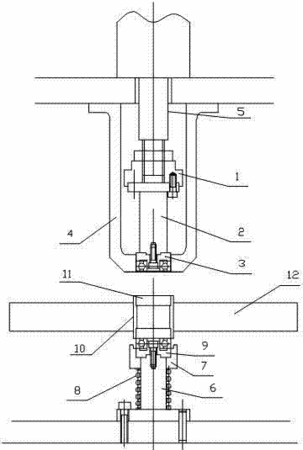

摘要:本实用新型涉及了一种健身车车架抽孔压轴承模架,包括上模和下模,上模包括连接座、推杆、第一抽孔刀和退件套,在连接座上端链接有油缸活塞,在连接座的下端连接有推杆,在推杆的下端链接有第一抽孔刀,在连接座推杆和第一抽孔刀的外围套有退件套,下模包括下模座、滑动定位套、压簧和第二抽孔刀,在下模座外围套有压簧,在下模座上端的外围套有滑动定位套,在滑动定位套的上端连接有第二抽孔刀,在第二抽孔刀的上端套有中轴套,在中轴套的内部自上而下设有轴承孔,在中轴套上连接有车架。本实用新型具有制作和使用方法简单,加工精度高,保护轴承不变形的优点。
- 专利类型实用新型
- 申请人南通铁人运动用品有限公司;
- 发明人张红建;
- 地址226001 江苏省南通市崇川经济开发区崇川路21号
- 申请号CN201220477190.2
- 申请时间2012年09月19日
- 申请公布号CN202779896U
- 申请公布时间2013年03月13日
- 分类号B23B41/00(2006.01)I;B23P19/02(2006.01)I;
