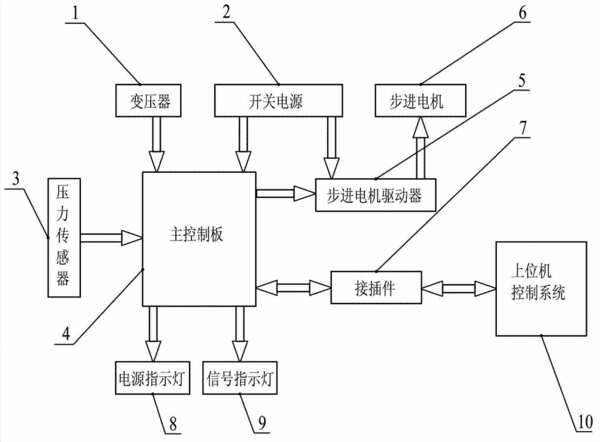

摘要：本实用新型涉及一种可单片机、计算机控制的恒加载压力试验机控制器，其特征在于：包括变压器、开关电源、压力传感器、主控制板、步进电机驱动器、步进电机、接插件和上位机控制系统；所述变压器和开关电源组合应用，作为整个控制器的电源；所述主控制板的输入端连接压力传感器，所述压力传感器用于检测试验机的压力值；所述主控制板的输出端连接步进电机驱动器的输入端，步进电机驱动器的输出端连接步进电机的输入端，步进电机驱动器由开关电源供电；所述主控制板上连接有接插件，所述接插件与上位机控制系统相互连接。本实用新型能够使下位机采集系统与不同的上位机控制系统连接，适用于使用压力传感器、步进电机作为数字阀执行元件的场合。
- 专利类型实用新型
- 申请人无锡建仪仪器机械有限公司;
- 发明人韩健;张晓东;
- 地址214111 江苏省无锡市新区坊前春阳东路8号
- 申请号CN201220397935.4
- 申请时间2012年08月10日
- 申请公布号CN202771204U
- 申请公布时间2013年03月06日
- 分类号G05B19/042(2006.01)I;
