    一种龙门铣床的固定连接装置

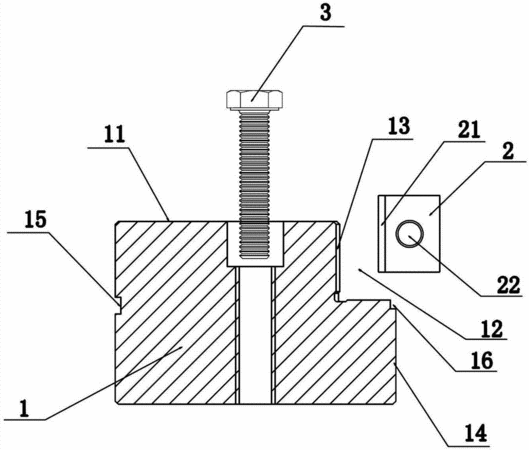

      摘要:一种龙门铣床的固定连接装置,属于龙门铣床机械领域,包括斜铁块、斜铁镶条和螺栓等。所述斜铁块上表面上设有若干个第一螺孔,其中一个侧面上设有第一缺口,第一缺口将该侧面分为上侧面和下侧面,其中,上侧面为一倾斜面,下侧面为一垂直面,上侧面和下侧面形成一台阶,台阶与下侧面连接处设有第二缺口;所述斜铁镶条其中一个侧面也为倾斜面,其倾斜度和斜铁块上侧面的倾斜度一致,与斜铁镶条倾斜面相邻的一个侧面上设有第二螺孔,斜铁镶条配合安装在斜铁块的第一缺口上,并通过螺栓和第二螺孔固定。采用上述固定连接装置,可以将龙门铣床的底座和立柱稳定的进行固定连接,与现有技术中单独采用螺栓相比,定位功能更好,且不易变形。
    • 专利类型实用新型
    • 申请人浙江中重精工机械有限公司;
    • 发明人谢岳庆;刘清华;程德平;金春星;何荣强;许冬华;
    • 地址312036 浙江省绍兴市绍兴县陶堰镇泾口村
    • 申请号CN201220378919.0
    • 申请时间2012年08月01日
    • 申请公布号CN202763463U
    • 申请公布时间2013年03月06日
    • 分类号B23Q1/01(2006.01)I;
