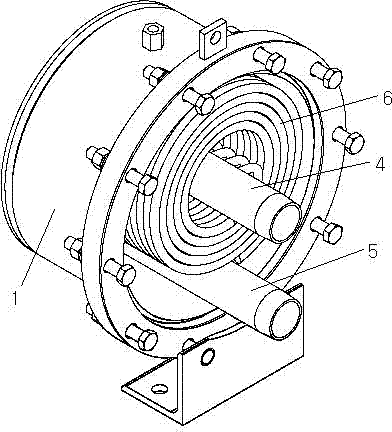

摘要：一种水冷式冷却器，涉及冷却器件技术领域，所解决的是提高换热效率的技术问题。该冷却器，包括冷却腔体、进气管、出气管，及多根平面螺旋形的螺旋盘管；所述进气管及出气管的封闭端均伸入冷却腔体内，开放端则伸至冷却腔体外部；各螺旋盘管均置于冷却腔体内，并沿进气管管身平行布设，相邻螺旋盘管间均形成有从外至内的平面螺旋形的通道；所述进气管的管身从各螺旋盘管的内圈穿过，所述出气管的管身位于各螺旋盘管的外周；各螺旋盘管的内端管口连接进气管，外端管口连接出气管；所述冷却腔体上的进水孔设置在出气管与冷却腔体结合部的外周，出水孔设置在进气管与冷却腔体结合部的外周。本实用新型提供的冷却器，适用于高温介质的冷却。
- 专利类型实用新型
- 申请人汉纬尔机械（上海）有限公司;
- 发明人刘迎春;
- 地址201505 上海市金山区亭林镇亭华路155号
- 申请号CN201220388132.2
- 申请时间2012年08月07日
- 申请公布号CN202734618U
- 申请公布时间2013年02月13日
- 分类号F28D7/02(2006.01)I;F28D7/04(2006.01)I;
