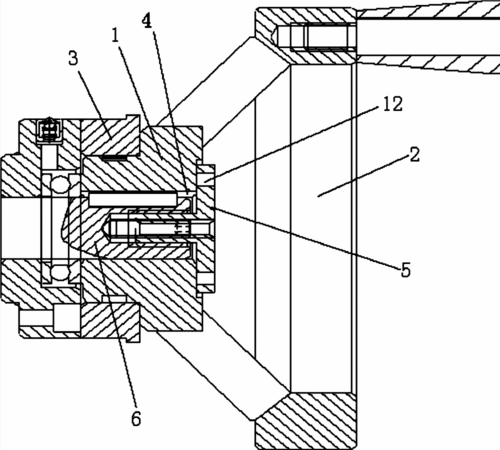

摘要：本实用新型公开了一种车床进给用手轮锁紧结构，包括有手轮座，手轮座上固定安装有手轮，手轮座上配合安装有刻度盘，手轮座中部设有台阶通孔，台阶通孔大端安装有锁紧螺钉，台阶通孔小端安装有丝杆，丝杆端部设有内螺纹安装孔，且丝杆通过内螺纹安装孔及台阶通孔配合的锁紧螺钉与手轮座配合，锁紧螺钉包括有连接为一体的螺杆和螺帽，螺杆与螺帽连接处设有环形凹槽，螺杆上设有外螺纹，所述螺帽中部设有内螺纹锁紧通孔，内螺纹锁紧通孔穿过螺杆中部，内螺纹锁紧孔外侧的螺帽上分布有调节孔。本实用新型结构设计合理，锁紧定位效果好，对准调节方便，避免了长时间使用后容易松动、螺牙损坏或脱落，影响进给的准确率，需经常更换，影响工作效率等问题，满足了使用要求。
- 专利类型实用新型
- 申请人蚌埠市金洋机床有限责任公司;
- 发明人吴延东;
- 地址233000 安徽省蚌埠市淮河公路桥北1500米
- 申请号CN201220143714.4
- 申请时间2012年04月06日
- 申请公布号CN202726599U
- 申请公布时间2013年02月13日
- 分类号B23Q5/22(2006.01)I;
