    一种大流量高压控制器无接触式开关球阀

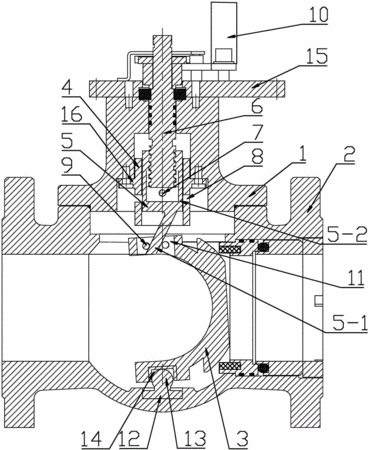

      摘要:本实用新型涉及一种大流量高压控制器无接触式开关球阀。该开关球阀包括上阀座和下阀座,下阀座内设有气流通道及阀芯,上阀座内固设有限位套,限位套内滑动连接有“7”形滑块,上阀座内活动连接有传动轴,传动轴上设有螺纹,传动轴与滑块为螺纹传动连接,滑块上设有导向销,限位套的外壁上开设有“7”形导向槽,导向销抵靠在导向槽内,阀芯上端部设有两个定位销,两个定位销位于“7”形滑块两侧,阀芯下端部与下阀座活动连接,该开关球阀还包括驱动电机。本实用新型的有益效果是:驱动电机带动传动轴转动,滑块随之运动,最终带动阀芯转动,整个开关阀门过程中,传动轴并未与阀芯接触,达到无接触式、间接开闭阀门的目的。
    • 专利类型实用新型
    • 申请人浙江苍南仪表厂;
    • 发明人林尚云;林元文;许秀凤;何艳君;
    • 地址325800 浙江省温州市苍南县灵溪工业示范园区
    • 申请号CN201220353144.1
    • 申请时间2012年07月20日
    • 申请公布号CN202719175U
    • 申请公布时间2013年02月06日
    • 分类号F16K5/06(2006.01)I;F16K31/04(2006.01)I;F16K31/50(2006.01)I;
