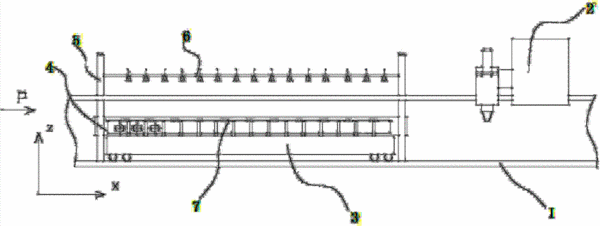

摘要：激光切割机立板式工作台的精确定位装置。涉及对激光切割机工作台定位装置的改进。所述激光切割机包括机体、横梁和立板式工作台，所述立板式工作台包括由Y方向设置的立板构成的台面，所述相邻立板之间具有20-150mm的间距，所述机体上设有一对Z向导柱，与所述一对Z向导柱活动连接有精确定位装置，所述精确定位装置包括梳齿板、梳齿板升降架、梳齿板X轴转动驱动机构和一对支撑耳；所述梳齿板升降架的正面的两端设有一对升降架滑枕，所述梳齿板升降架通过所述一对升降架滑枕与所述Z向导柱活动连接；本实用新型实现了装料时的精确定位功能，使得板料能精准地放置在工作台上。本实用新型可靠性高，定位准确。
- 专利类型实用新型
- 申请人江苏扬力集团有限公司;
- 发明人胡金龙;周鹏飞;洪超;
- 地址225127 江苏省扬州市扬子江南路499号
- 申请号CN201220387383.9
- 申请时间2012年08月07日
- 申请公布号CN202701610U
- 申请公布时间2013年01月30日
- 分类号B23K26/38(2006.01)I;B23K26/42(2006.01)I;
