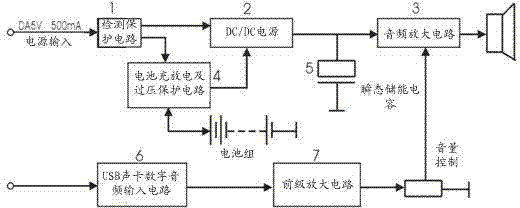

摘要：本实用新型提供了一种基于电脑USB电源供电和USB声卡整合的音频放大器系统，包括：检测保护电路、DC/DC电源、音频放大电路、电池充放电及过压保护电路、瞬态储能电容、USB声卡数字音频输入电路、前级放大电路，USB电源输入经检测保护电路分别与DC/DC电源及电池充放电及过压保护电路相连，USB声卡数字音频输入电路经前级放大电路输出到音量控制，由音量控制将音频信号输入到音频放大电路，电池充放电及过压保护电路输出端经DC/DC电源供电给音频放大电路，同时电池充放电及过压保护电路连接电池组。本实用新型通过增加电池储能，让同功率级别下的连续输出时间大幅延长，且保证原有瞬态输出时间的条件下大幅提升输出功率。
- 专利类型实用新型
- 申请人国光电器股份有限公司;
- 发明人沈紫辉;施明华;黎刚;
- 地址510805 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201220263356.0
- 申请时间2012年06月06日
- 申请公布号CN202696541U
- 申请公布时间2013年01月23日
- 分类号H03F1/02(2006.01)I;H03F1/52(2006.01)I;G11C7/10(2006.01)I;
