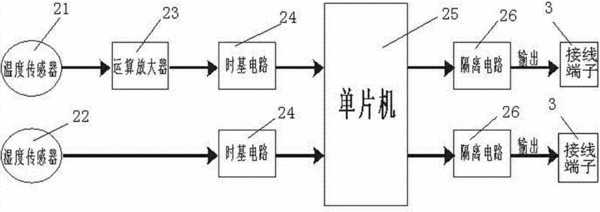

摘要：本实用新型涉及的是一种频率输出温湿度变送器，其包括外壳和设置在外壳内的电路板，外壳上设置有复数个输出线性频率信号的接线端子，电路板上设置有温度传感器、湿度传感器、运算放大器、单片机和将线性电压值转换为脉冲信号的时基电路，温度传感器的输出端连接运算放大器的输入端，运算放大器的输出端和湿度传感器的输出端分别通过时基电路与单片机相连接，单片机设置有输出线性频率信号的输出引脚，单片机的输出引脚连接接线端子。本实用新型采用温度传感器和湿度传感器实现对温度和相对湿度的测量，再通过单片机进行频率信号的转换；其使温湿度变送器能够输出可被计算机设备直接读取的数字化信号。
- 专利类型实用新型
- 申请人昆山诺科传感器集成有限公司;北京鑫诺金传感技术有限公司;北京鑫诺金电子科技发展有限公司;昆山诺金传感技术有限公司;威海诺金传感技术有限公司;
- 发明人郭宏;庞晓华;何堃;宁建辉;
- 地址215325 江苏省苏州市昆山市周庄镇园区大道308号4号房
- 申请号CN201220294937.0
- 申请时间2012年06月21日
- 申请公布号CN202693152U
- 申请公布时间2013年01月23日
- 分类号G01K7/18(2006.01)I;G01N27/22(2006.01)I;
