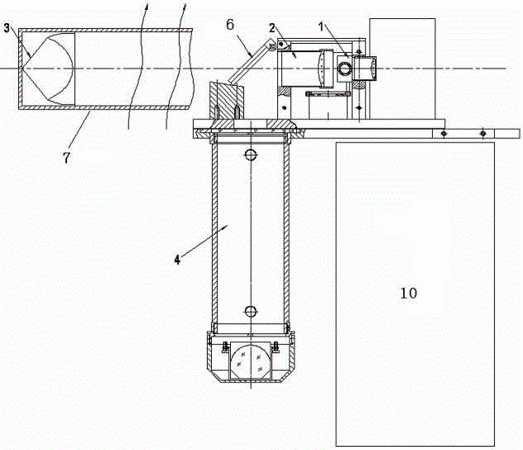

摘要：一种烟谱测量装置用光学系统，其特征是它包括：光源（5）、参考光路（1）以及标定及测试光路（2），标定光路与测试光路通过一个反射镜（6）进行转换，当反射镜（6）合上时，系统工作于标定光路，它主要由准直镜（201）、反射镜（6）和安装在密封的标定罐（4）的全反射角锥棱镜（202）组成；当系统工作于测试光路时，它主要由准直镜（201）、安装在伸入烟囱中的测试管（7）顶端的角锥反射镜（3）、汇聚镜（203）组成，光源（5）的光线经汇聚镜入射到角锥反射镜（3）中全反射后经汇聚镜（203）汇聚后入射到接收光纤中。本实用新型利用一套光路实现三种不同检测功能，具有结构简单，制造方便的优点。
- 专利类型实用新型
- 申请人茂莱（南京）仪器有限公司;
- 发明人冯建东;
- 地址211102 江苏省南京市江宁经济技术开发区铺岗街398号
- 申请号CN201220338235.8
- 申请时间2012年07月13日
- 申请公布号CN202676592U
- 申请公布时间2013年01月16日
- 分类号G01N21/33(2006.01)I;G01N21/01(2006.01)I;
